【兆恒机械】双稳态电磁阀测试线工装制作方法

  • 点击量:
  • |
  • 添加日期:2021年06月25日

步骤一

  用220V电源加到电磁阀上的两个插片上,反复通断电流数次,如电磁阀有换向声则证明电磁阀电气上无故障(注意:因线圈内带有PTC热敏电阻故通电时间不能超过20秒,超时后可能会导致线圈内PTC热敏电阻发生过热保护,此时只需将电源断开一段时间让PTC热敏电阻降温后就会自动恢复)。但如电磁阀发出持续的颤音或持续一秒以上的杂音就说明有噪音故障。

  步骤二

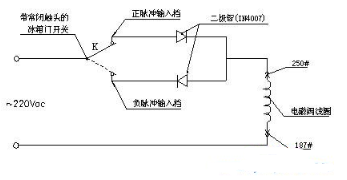

  在电磁阀上电源去除后的状态下用上图所示制作的工装接通220V电流加到电磁阀上的两个插片上后再将电源断开,然后将制冷系统通上电源待工作一段时间后,此时系统内应该只有一个温室是在制冷状态,然后查看被关闭的温室温度有无下降,如有下降就说明电磁阀有内漏故障反之就无故障。检查完一个温室后将电磁阀用上图所示制作的工装外接电源接通220V电流加到电磁阀上的两个插片上,按下带常闭触头的冰箱门开关后在不松开的情况下将电源断开,此时电磁阀已换向,待系统工作一段时间后查看被关闭的温室温度有无下降,如有下降就说明电磁阀有内漏故障反之就无故障。

  步骤三

  在电磁阀上电源去除后的状态下将制冷系统通上电源,然后将电磁阀整个完全浸泡在水中,此时查看电磁阀各焊接部位有无气泡冒出,如有气泡冒出则证明电磁阀有外漏故障反之就无故障。


  一、工装原理:

  双稳态二位三通脉冲电磁阀的开阀状态由阀体中活动的阀芯的二个不同工作位置决定,当电磁阀线圈加入正触发脉冲时,进口管与出口管1相通,进口管与出口管2不通。当电磁阀线圈加入负触发脉冲时,进口管与出口管2相通,进口管与出口管1不通。在触发脉冲触发结束后电磁阀开阀状态保持触发时的开阀状态。

  所以,我们可以简单的利用两个二极管分别给电磁阀施加正脉冲和负脉冲,看电磁阀是否能正确换向,由此对电磁阀的状态进行初步的判断。

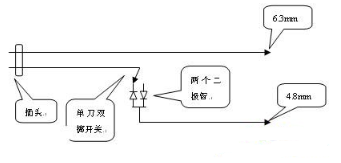

  二、工装线路简图如下:


  三、所需材料:

  1.带插头两芯电源线一根(可用普通三芯线改制,去掉其中一芯不用);

  2.双芯电缆一根(其中一端分别接4.8mm和6.3mm的接线端子各一个,以便与电磁阀接线端子连接);

  3.二极管两个;

  4.单刀双掷开关一个;

  5.焊锡,绝缘胶带若干;

  四、制作方法:

  1、将电源线零线端与双芯电缆接6.3mm端子的一端相连;

  2、将电源线火线端与单刀双掷开关进线端相连;

  3、将单刀双掷开关两出线端分别串联一个二极管(注意让两个二极管极性相反),然后并联,再与双芯电缆接4.8mm端子的一端相连;

  4、将各连接点加焊锡焊好,再分别用绝缘胶带捆扎好。

  五、使用:

  5、将双芯电缆两个端子分别与双稳态电磁阀两接线端字接好,电源线插头一端接220V交流电。按下和松开单刀双掷开关按键时,能听到电磁阀发出清脆通断声音;

  6、测试时可以判定为故障的现象:电磁阀不动作;电磁阀发出连续响声等;

  7、注意:由于电磁阀阀芯初始位置不同,有可能一通电,电磁阀即能动作;

  8、注意:有的电磁阀故障较为隐蔽,需要多测试几次;

  9、注意:插电时间不要太长。因为此测试线提供的测试状态与电磁阀正常工作状态不完全一致。插电以后,相当于持续给电磁阀线圈施加正向或负向脉冲。时间一长,造成线圈温升,会导致电磁阀内部的PTC阻值升高导致线圈不通电。出现这个情况,可以拔下电源插头,过一会再重新插电测试。
