钻头修磨培训材料

一、钻头的种类及特点

1)种类

1.1高速钢钻头(普通钻头)

主要采用高速钢W系、Mo系材料

1..2、(合金钻头)

采用钨钛类(YG)、钨钛钴类(YT)材料

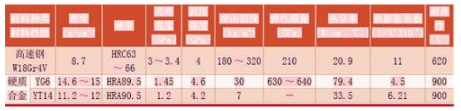

高速钢和硬质合金材料的物理力学性能


2)特点

硬质合金钻的特点:硬度高、导热快、韧性好、弹性好,

硬质合金钻的缺点:抗冲击力性差、抗磨性差。

而高速钢钻头的优缺点与硬质合金钻的特点正相反。

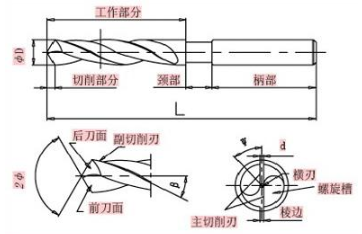

二、钻头的结构

2.1螺旋槽:是为排出切屑而设置的,它的大小应该使切屑顺利地排出,并应带有螺旋角。其沟槽的螺旋角,应工件的材料的种类不同而异。对硬的材料,角度要小,对软的材料,角度要大。加工钢铁用的普通钻头,螺旋角大约为 30 度。

2.2钻头的顶角:钻头的顶角小时,虽然切入工件比较容易,但是它的缺点是由于切削刃变长,所需的动力增加,以及切削刃的前角减小,寿命缩短。因此,顶部尖的钻头用在软质材料的孔加工中。通常对一般钢铁材料,顶角用 120 度左右。


2.3工作部分

钻头钻孔时的切入深度

2.3颈部

相当于退刀槽

2.4柄部

用于钻夹夹坚部位

2.5切削部分

钻头的顶角的长度

2.5注:1-12cm无颈部,大于12cm的有颈部(目前最大的直柄钻为20mm)。

(举例说明钻头的各个部位)

2.5.1¢6.45×30×60

钻头的有效长度=30

柄部长度=(60-30)

直径=¢6.45

三、钻头的适用范围

高速钢:常有范围黄铜/铝合金

硬质合金:常用范围紫铜

四、换钻头,如何保证第二个钻头所钻的孔深与第一个钻头所钻的孔深一样

具体步骤

1、 磨修钻头

2、 通过投影仪测钻头切削部分的h值

h=钻头的顶尖到切削点的距离

3、 找基准点(如何做到)

3.1挡料

3.2调用外圆刀(TXXXX)

3.3车工件的端面(Z0.0)

3.4退外圆刀到安全点(G28U0.0)

4、 计算孔深=h+工作部位(指令中只需修改h值,而孔深设定不变)

5举例说明(BO18C钻孔程序)

T1313

#100=h

G0G99Z-3.0

X0.0

Z-1.0

G83Z[h+孔的实际深度]Q2000F0.06

G80

G0X38.

M1%

五、如何改善钻头的加工途径及直槽钻与扁钻的特点

1)分屑槽

作用:起到断屑作用,切削力小,适用于紫铜和铝件的加工。

2)直槽钻

作用:排屑差、耐磨、抗冲击力强、起导向作用(可以减少一部分工艺),进刀快,加工慢。适用于黄铜的加工。

3)扁钻

作用:锋利、排屑好,抗冲击力差,容易断,进刀慢,加工快。适用于黄铜的加工。

六、横刃的特点及横刃修磨方法

6.1:特点

6.1.1横刃厚

1)不锋利、排屑不畅、容易偏心、磨损快

2)导向性好、孔径容易控制

3)适用黄铜,不适宜加工紫铜,如果加工紫铜,工件容易烧焦,钻头工作部分容易断在工件的孔内。

6.1.2横刃薄

1)排屑好,易裂口,导向性不好。

2)孔径不易控制

3)适用于紫铜

6.2修磨方法

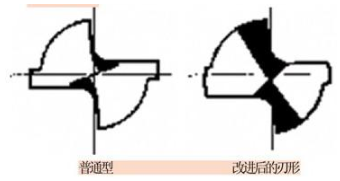

6.2.1普通麻花钻的横刃修修磨方法

1)改善加工中钻头横刃部分轴向受力情况时,要克服横刃处负前角等恶劣的切削条件。

2)横刃处理时,采用大切除的形式铲磨横刃,缩短横刃的宽度,使钻心的横刃与主切削刃接近十字交叉,减少钻削中的轴向力和钻削中的转矩。

3)钻头轴向受力情况改善后,定心精度大为提高。在壳体加工中心上采用此结构的钻头,可在一定条件下取消中心钻,提高加工效率和缩短生产节拍。(具体如下图)


6.2..2硬质合金钻头的横刃修修磨方法:

1)采用大锋角140°从而加大切削前角,改变钻头受力情况,减小了切削力,使加工更为顺畅。

2)钻头的横刃部分进行改进,采用R型刃口过渡,在R型刃口基础上加大了横刃前角,钻心部分进行钻孔前先行切入定位,实现了自定心,取消了中心钻的工序,满足了位置度要求,并在直径处进行棱边的削边处理,形成保护刃,使钻头在钻出时不易造成崩刃,极大地提高了钻头的寿命。

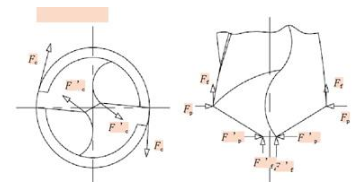

七、钻头在实际加工中的受力分析


八、钻头的磨损与修磨方法

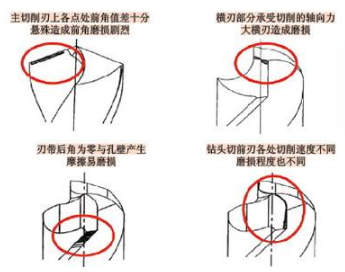

8.1:钻头的磨损情况主要分布:


8.2钻头修磨的主要步骤:

1)将主切削刃置于水平状态并与砂轮外圆平行。

2)保持钻头中心线与砂轮外圆面的夹角为Φ)。3)用右手握钻头头部,作定位支承并加刃磨压力。4)左手握钻头柄部,协助右手作上下摆动(目的:磨后角)。5)左右两手的动作必须很好配合协调一致。6)刃磨时,由上向下或由下向上都可。7)一面磨好后,翻转 180磨另一面(磨法同上)。

8.3钻头修磨后的检测方法在刃磨过程中主切削刃的锋角、后角和横刃斜角都是同时磨出的。

1)钻头刃磨后一般常用目测法进行检查。目测时,将钻头竖起,立在眼前,两眼平视,观看刃口,这时背景要清晰。

2)因为观察时两钻刃一前一后,会产生视差,观看两钻刃时,往往感到左刃(前刃)高。这时将钻心绕轴线旋转180,这样反复几次,如果看的结果一样,就证明对称了。

3) 普通麻花钻刃磨,为防止切削部分过热而退火,应经常浸入水中冷却。

4)钻头的顶角的选用一般是标准的是118~120度 。

5)硬质合金钻头不能浸入水中冷却。
