【兆恒机械】机床夹具设计要点

  • 点击量:
  • |
  • 添加日期:2021年03月23日

机床夹具是机械加工工艺系统的一个重要组成部分。为保证工件某工序的加工要求,必须使工件在机床上相对刀具的切削或成形运动处于准确的相对位置。当用夹具装夹加工一批工件时,是通过夹具来实现这一要求的。而要实现这一要求,又必须满足三个条件:一批工件在夹具中占有正确的加工位置;夹具装夹在机床上的准确位置;刀具相对夹具的准确位置。这里涉及了三层关系:零件相对夹具,夹具相对于机床,零件相对于机床。工件的最终精度是由零件相对于机床获得的。所以定位也涉及到三层关系:工件在夹具上的定位,夹具相对于机床的定位,而工件相对于机床的定位是间接通过夹具来保证的。工件定位以后必须通过一定的装置产生夹紧力把工件固定,使工件保持在准确定位的位置上,否则,在加工过程中因受切削力,惯性力等力的作用而发生位置变化或引起振动,破坏了原来的准确定位,无法保证加工要求。这种产生夹紧力的装置便是夹紧装置。

壹 夹具

一、机床夹具概述

1.机床夹具的概念

机床夹具是机床上用以装夹工件(和引导刀具)的一种装置。其作用是将工件定位,以使工件获得相对于机床和刀具的正确位置,并把工件可靠地夹紧。

2.机床夹具的分类

机床夹具可根据其使用范围,分为通用夹具、专用夹具、组合夹具、通用可调夹具和成组夹具等类型。机床夹具还可按其所使用的机床和产生加紧力的动力源等进行分类。根据所使用的机床可将夹具分为车床夹具、铣床夹具、钻床夹具(钻模)、镗床夹具(镗模)、磨床夹具和齿轮机床夹具等,根据产生加紧力的动力源可将夹具分为手动夹具、气动夹具、液压夹具、电动夹具、电磁夹具和真空夹具等。

3.机床夹具的组成

(1)定位元件

(2)夹紧装置

(3)对刀、引导元件或装置

(4)连接元件

(5)夹具体

(6)其它元件及装置

二、定位基准

基准是用以确定生产对象上几何要素间的几何关系所依据的点,线,面。在加工中用以定位的基准称为定位基准。有时,作为基准的点、线、面在工件上不一定具体存在(例如孔的中心线和对称中心平面等),其作用是由某些具体表面(如内孔圆柱面)体现的,体现基准作用的表面称为基面。

三、工件在夹具中的定位

()六点定位原理

任何未定位的工件在空间直角坐标系中都具有六个自由度。工件定位的任务就是根据加工要求限制工件的全部或部分自由度。工件的六点定位原理是指用六个支撑点来分别限制工件的六个自由度,从而使工件在空间得到确定定位的方法。image.pngimage.png

 ()支承点与定位元件

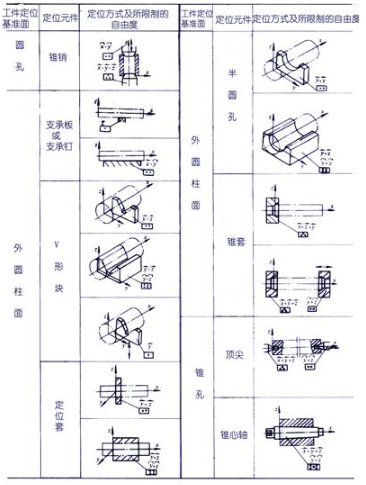

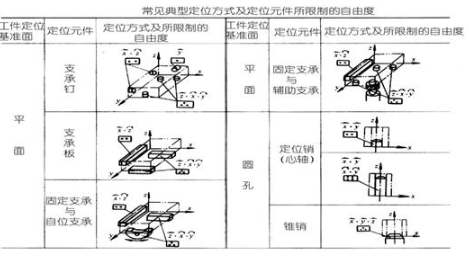

上图为常见定位方式中的定位元件所限制的自由度和相当的支承点数

()完全定位与不完全定位

工件的六个自由度完全被限制的定位称为完全定位。按加工要求,允许有一个或几个自由度不被限制的定位称为不完全定位。

()欠定位与过定位

按工序的加工要求,工件应该限制的自由度而未予限制的定位,称为欠定位。在确定工件定位方案时,欠定位时绝对不允许的。工件的同一自由度背二个或二个以上的支撑点重复限制的定位,称为过定位。在通常情况下,应尽量避免出现过定位。

消除过定位及其干涉一般有两个途径:其一是改变定位元件的结构,以消除被重复限制的自由度;其二是提高工件定位基面之间及夹具定位元件工作表面之间的位置精度,以减少或消除过定位引起的干涉。

四、组合夹具和随行夹具

()组合夹具

组合夹具是由一套预先制造好的标准元件和合件组装而成的专用夹具。

()随行夹具

随行夹具是大批量生产中在自动线上使用的一种移动式夹具。

 夹具定位误差分析计算

所谓定位误差,是指由于工件定位造成的加工面相对工序基准的位置误差。因为对一批工件来说,

刀具经调整后位置是不动的,即被加工表面的位置相对于定位基准是不变的,所以定位误差就是工序

基准在加工尺寸方向上的最大变动量。

  引言&

①△≤δ

其中总为多种原因产生的误差总和,δ是工件被加工尺寸的公差,总包括夹具在机床上的装夹误差,工件在夹具中的定位误差和夹紧误差,机床调整误差,工艺系统的弹性变形和热变形误差,机床和刀具的制造误差及磨损误差等。

②△+ω≤δ 其中,ω除定位误差外,其他因素引起的误差总和,可按加工经济精度查表确定。

所以由知道:≤δ-ω (是验算加工工件合格与否的公式)

 或者:≤1/3δ(也是验算加工工件合格与否的公式)

 定位误差的组成

1、定义:定位误差是工件在夹具中定位,由于定位不准造成的加工面相对于工序基准沿加工要求方向上的最大位置变动量。

  2、定位误差的组成:

定位基准与工序基准不一致所引起的定位误差,称基准不重合误差,即工序基准相对定位基准在加工尺寸方向上的最大变动量,以不表示。

定位基准面和定位元件本身的制造误差所引起的定位误差,称基准位置误差,即定位基准的相对位置在加工尺寸方向上的最大变动量,以基表示。故有:

  △=△+△

此外明确两点:

只用调整法加工一批零件才产生定位误差,用试切法不产生定位误差;

定位误差是一个界限值(有一个范围)。

 定位误差的分析计算

工件以平面定位时的定位误差

定位基准:平面 ;定位元件工作面:平面  ====>易加工平整,接触良好===>

所以=0  △=△不(注:若位毛坯面,则仍有基)

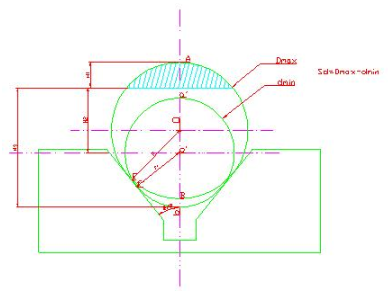

工件以外圆柱面定位时的定位误差(以V形块为例)


工序基准定位基准

H1尺寸:

A0△≠0

≠0

H2尺寸:

00△=0

≠0

H3尺寸:

B0△≠0

≠0

H2尺寸:=0基为定位基准线0的在加工方向的最大变动量,即OO''''

所以=OO''''=OE-O''''E=[dmax/2sinα/2]-[dmin/2sin(α/2)]=δd/2sin(α/2

即:=△+△=0+δd/2sin(α/2=δd/2sin(α/2

H1尺寸:=δd/2=δd/2sin(α/2

或:=AA''''=AO+OO''''-A''''O''''=dmax/2+δd/2sin(α/2-dmin/2

=δd/2{1+[1/sin(α/2]}

H3尺寸:=BB''''=B''''O''''+OO''''-OB=(dmin/2)+[δd/2sin(α/2]-dmax/2

=δd/2{[1/sin(α/2]-1}

综上所述:定(H3)<△(H2)<△(H1)  ,所以标注尺寸H3最好。

工件以内孔表面定位时的定位误差

主要介绍工件孔与定位心轴(或销)采用间隙配合的定位误差计算

=△+△

a.心轴(或定位销)垂直放置,按最大孔和最销轴求得孔中心线位置的变动量为:

=δD+δd+△min=△max  (最大间隙)

b.心轴(或定位销)水平放置,孔中心线的最大变动量(在铅垂方向上)即为

=OO''''=1/2(δD+δd+△min)=△max/2

=(Dmax/2)-(dmin/2)=△max/2

工件孔与定位心轴()过盈配合时(垂直或水平放置)时的定位误差

此时,由于工件孔与心轴()为过盈配合,所以=0

H1尺寸:工序基准与定位基准重合,均为中心O ,所以=0

H2尺寸:△=δd/2

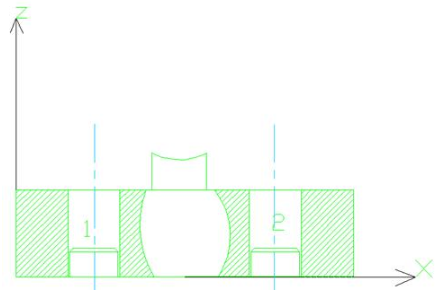

工件以'一面两孔'定位时的定位误差


①“1”孔中心线在XY方向的最大位移为:

定(1x)=△(1y)=δD1+δd1+△1min=△1max(孔与销的最大间隙)

②“2”孔中心线在X,Y方向的最大位移分别为:

(2x)=△(1x)+2δLd(两孔中心距公差)

(2y)=δD2+δd2+△2min=△2max

两孔中心连线对两销中心连线的最大转角误差:

(α)=2α=2tan-1[(△1max+△2max)/2L]  (其中L为两孔中心距)

以上定位误差都属于基

准位置误差,因为=0

叁 工件的夹紧工件的夹紧与常用的夹紧装置

一、工件的夹紧

()夹紧装置

1.夹紧装置的组成——动力装置、夹紧元件、中间传力机构

2.夹紧装置的基本要求

(1)夹紧既不应破坏工件的定位,或产生过大的夹紧变形,又要有足够的夹紧力,防止工件在加工中产生振动;

(2)足够的夹紧行程,夹紧动作迅速,操纵方便、安全省力;

(3)手动夹紧机构要有可靠的自锁性,机动夹紧装置要统筹考虑夹紧的自锁性和原动力的稳定性;

(4)结构应尽量简单紧凑,制造、维修方便。

()夹紧力的确定

1.确定夹紧力作用方向的原则

 (1)夹紧力的方向应使定位基面与定位元件接触良好,保证工件定位准确可靠;

  (2)加紧力的方向应与工件刚度最大的方向一致,以减小工件变形;

  (3)加紧力的方向应尽量与工件受到的切削力、重力等的方向一致,以减小加紧力。

 2.确定夹具力作用点的原则

(1)加紧力的作用点应正对支撑元件或位于支撑元件所形成的支撑面内;

  (2)夹具力的作用点应位于工件刚性较好的部位。

  (3)夹具力的作用点应尽量靠近加工表面,以减小切削力对夹紧点的力矩,防止或减小工件的加工振动或弯曲变形。

二、常用的夹紧装置

夹具中常用的夹紧装置有楔块,螺旋,偏心轮等,它们都是根据斜面夹紧原理而夹紧工件的。

(一)楔块夹紧装置

楔块夹紧装置是最基本的夹紧装置形式之一,其他夹紧装置均是它的变形。它主要用于增大夹紧力或改变夹紧力方向。

  ⑴楔块夹紧装置特点:

  ①自锁性(自锁条件α≤ψ1+ψ2)

  ②斜楔能改变夹紧作用力方向

  ③斜楔具有扩力作用,ip=θ/p=1/[tanψ2+tan(α+ψ1)]

 ④夹紧行程小

  ⑤效率低(因为斜楔与夹具体及工件间是滑动摩擦,所以夹紧效率低)

所以适用范围:多用与机动夹紧装置中

夹紧力计算:

  θ=p/[tanψ2+tan(α+ψ1)]  其中p为原始力为楔块升角,常数6--10

  ψ1:工件与楔块的摩擦角  ψ2:夹具体与楔块的摩擦角

自锁条件:

 原始力P撤除后,楔块在摩擦力作用下仍然不会松开工件的现象称为自锁.

  α≤ψ1+ψ2  ,一般α10--15度或更小

 传力系数:

 夹紧力与原始力之比称为传力系数.ip表示

ip=θ/p=1/[tanψ2+tan(α+ψ1)]

 楔块尺寸与材料:

 升角α确定后,其工作长度应满足夹紧要求,其厚度保证热处理不变形,小头厚应为75mm.材料一般用20钢或20Cr,渗碳厚为0.8--1.2mm.HRC:56--62.Ra1.6μm.

(二)螺旋夹紧装置

螺旋夹紧装置是从楔块夹紧装置转化而来的,相当于吧楔块绕在圆柱体上,转动螺旋时即可夹紧工作.

螺旋夹紧装置特点:

结构简单,制造容易,夹紧可靠

扩力比ip,夹紧行程S不受限制

夹紧动作慢,效率低

应用场合:手动夹紧装置常采用.

 螺杆夹紧力计算:

θ=PL/rtan(α+ψ1)+r1tanψ2

其中:P是原始力,L是原始力作用点到螺杆中心距离,r中是螺旋中经的一半是螺旋

升角,ψ1螺母于螺杆的摩擦角,r1摩擦力矩计算半径,ψ2工件与螺杆头部(或压块)间的摩擦角。

 ⑶自锁性能:

 因为楔块的自锁条件为α≤11.5°-17°,而螺旋夹紧装的螺旋升角(α≤2°-4°)很小,所以自锁性很好.

传力系数:

  ip=θ/p=PL/rtan(α+ψ1)+r1tanψ2>>楔块的ip

多位或多件夹紧:

 为了减小夹压的辅助时间和提高生产率,可采用多位或多件夹紧装置。

压块的材料一般位45,HRC:43--48

 螺杆的材料一般位45,HRC:33--38

(三)偏心夹紧装置

 偏心夹紧装置也是由楔块夹紧装的一种变形.

1)圆偏心夹紧力:

theta;=PL/ρtan(α+ψ1)+tanψ2

其中L为手柄长度支承轴中心(回转中心)到夹紧点距离

  ψ1,ψ2分别为偏心轮与支承轴及偏心轮与工件间的摩擦角.

2)传力系数ip:

ip=L/ρtan(α+ψ1)+tanψ2,远小于螺旋夹紧的ip

3)特点及应用场合:

偏心夹紧与螺旋夹紧相比,夹紧行程小,夹紧力小,自锁能力差,但夹紧迅速,结构紧凑,所以常用与切削力不大,振动较小的的场合,常与其他夹紧元件联合使用.

(四)定心夹紧结构

定心夹紧结构是一种利用定位夹紧元件等速移动或弹性变形来保证工件准确定心或对中的装置.使工件的定位和夹紧过程同时完成,而定位元件与夹紧元件合二为一.

 机床夹具的基本要求和设计步骤机床夹具的基本要求和设计步骤

一、对机床夹具的基本要求

对机床夹具的基本要求可总括为四个方面:

稳定地保证工件的加工精度;

提高机械加工的劳动生产率;

结构简单,有良好的结构工艺性和劳动条件;

应能降低工件的制造成本。

二、夹具设计的工作步骤

研究原始资料,明确设计任务

考虑和确定夹具的结构方案,绘制结构草图

绘制夹具总图

确定并标注有关尺寸和夹具技术要求

绘制夹具零件图

伍 小结

1.机床夹具是由定位元件,夹紧装置,对刀元件,夹具体部分组成,机床夹具设计也就是针对夹具组成的各个部分进行设计,其中定位与夹紧量个环节是夹具设计的重点。

2.定位就是确定工件在夹具种的正确位置,是通过在夹具上设置正确的定位元件与工件定位面的接触来实现的.工件的定位有完全定位和不完全定位,要根据其具体加工要求而定,欠定位在夹具设计种是不容许的,而过定位则有条件地采用。

3.通常,由于定位副制造不准确或采用了基准不重合定位等原因,定位过程中会引入定位误差,定位误差的计算要根据具体情况分析计算。

4.夹紧是为了克服切削力等外力干扰而使工件在空间中保持正确的定位位置的一种手段.夹紧一般在定位步骤之后,有时定位与夹紧是同时进行的,入膨胀式定心夹紧机构。

5.,,,磨等不同的机床其夹具设计具有各自典型特点,应根据具体设计任务,遵循夹具设计的基本要求和步骤进行设计。
