【兆恒机械】倒立式车铣复合加工中心的结构

  • 点击量:
  • |
  • 添加日期:2022年08月11日

传统的立式车床,主轴尾部朝下、头部朝上顺立夹持工件旋转;传统的立式镗铣 床,主轴尾部朝上、头部朝下顺立夹持刀具旋转。这两类主轴顺立机床,工件孔口朝上加工, 排屑清理十分困难,孔内积屑严重,对于盲孔零件,刀具排屑变得更加困难,影响机床正常 加工,甚至发生断刀废件事故等由来已久的历史问题。


优点是:


车铣双主轴倒立,孔加工刀具在工件下方加工工件,刀 具排屑清理效果好,铁屑对加工的干涉和影响作用有可能减小到最小程度,弥补了传统主 轴顺立机床刀具排屑差的历史遗留问题,为长时间连续自动可靠加工奠定了基础;


主轴倒 立机床与传统主轴顺立机床配合使用,可以省去工件调头装夹工序和相应的专门搬运设 备;岩类非金属材料阶梯形床身立柱,动静热蚀性能好、精度保持性好、制造工艺好;车铣复 合加工,工件装夹次数少。自动装卸工件、自动输送工件,连续自动化加工时间长,人的能动 作用要求少。


倒立式车铣复合加工中心的结构

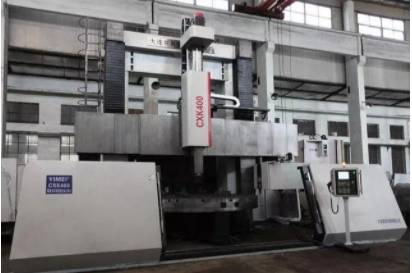

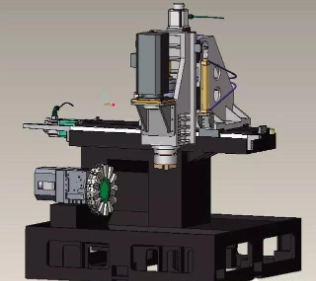

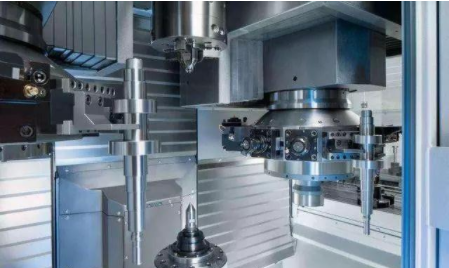

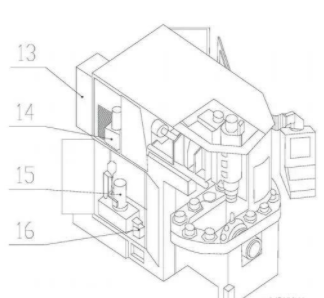

图中:1—整体防护罩;2—X轴进给导轨副;3—车削主轴箱;4—倒立车削主轴;5— 倒立铣削主轴;6—操作控制箱;7—动力刀架;8—积屑车;9—排屑器;10—线性轴直角滑 板;11—阶梯形床身立柱;12—冷却箱;13—气动系统;14—室温跟踪控制系统;15—液压系 统;16—润滑系统;17—电柜双开门;18—工件储运系统。
